Kesselsdorf-Schiebebühne für H0

von Uwe Petzold


Seltene H0 Ausführung der Verschiebebühne von Elektro-Mechanik Kesselsdorf, Schulstraße 4 in Kesselsdorf bei Dresden.


Die für TT entwickelte Verschiebebühne wurde wie in der Anleitung beschrieben auch für den H0-Maßstab angeboten. Bei den Außenmaßen und den Gleisabständen gab es zwischen der TT- und der H0-Variante keine Unterschiede. Allerdings stand auf der Verpackung der H0-Variante weiterhin TT-Verschiebebühne. Die Verschiebebühne wurde 1964 als Nummer 277 von Elektro-Mechanik Kesselsdorf hergestellt und vom Modellbahnzubehör Geyer vertrieben.

Die H0-Schiebebühne hat ein Zufahrts- und vier Abgangsgleise. Der Antrieb erfolgt durch einen kleinen Rundmotor und wird über ein Stirnradgetriebe auf eine Welle mit 2 Seilen übertragen. Die Stromzuführung für das Bühnengleis und die Bühnenschaltung an den Gleisen erfolgt über kleine Messingrollen und den Schienen in der Bühnengrube. Durch kurzes Drücken des blauen Schalters läuft die Bühne zum nächsten Gleis und hält dort an. Erneutes Drücken läßt die Bühne weiterlaufen. Mit dem roten Pilz-Schalter wird die Bühne in die andere Richtung umgeschaltet.

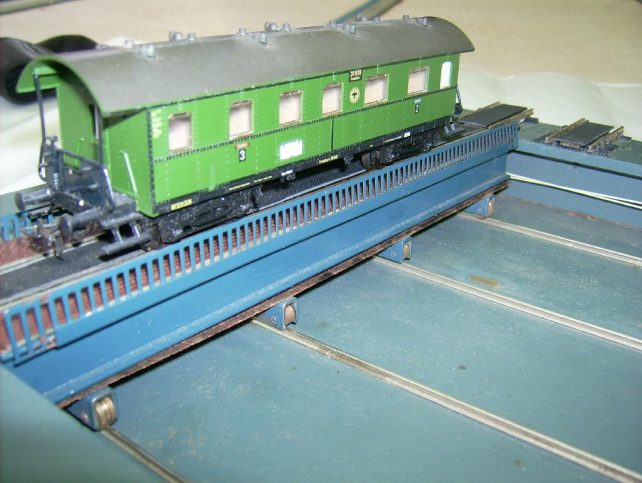

H0-Schiebebühne mit Pilz-Stellpulten für die Bühnensteuerung

Die Gleisabstände betragen 1x 4,2 cm und 2x 6,0 cm; die Außenmaße 30,5 x 31,0 cm.

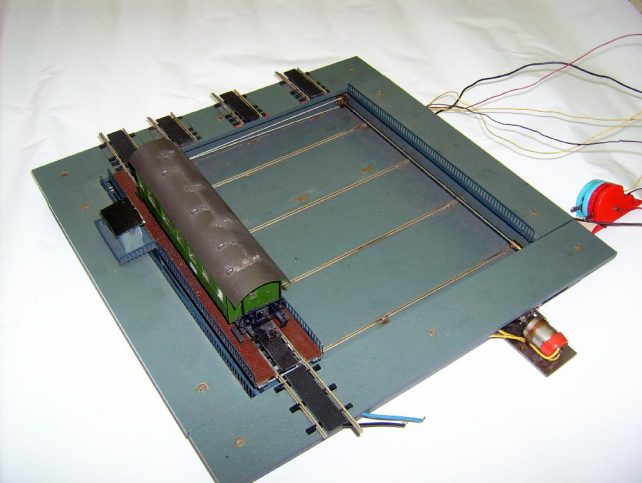

H0-Schiebebühne mit Pilz-Stellpulten für die Bühnensteuerung


Stromübertragung zur H0-Schiebebühne über Schienen und Messingrollen

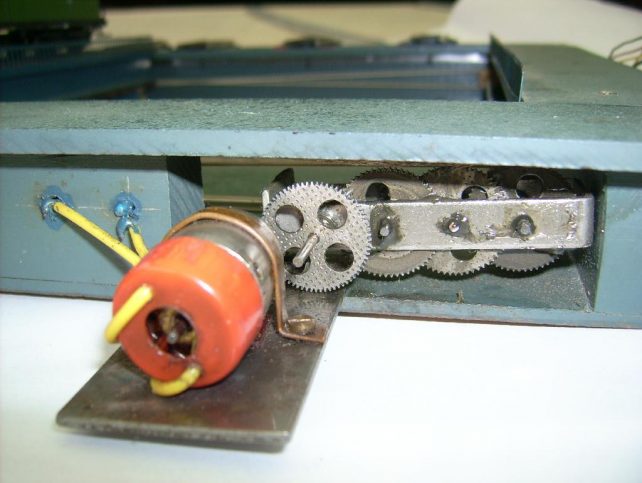

Antrieb mit Stirnradgetriebe


Jeweils am Bühnenende sorgen Seile für das Verschieben der Bühne


Verpackung der H0-Schiebebühne 277 mit Preisangabe VEP 60,00 MDN (ab 1964 Mark der Deutschen Notenbank DDR)


Druckcodierung auf dem mittleren Aufkleber des Schiebebühnenkartons, die Katalognummer 277 wurde handschriftlich ergänzt.


Details der Aufdrucke auf dem unteren Aufkleber des Schiebebühnenkartons

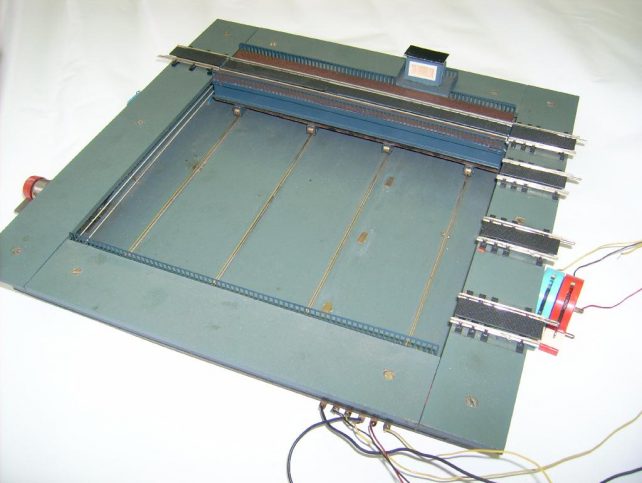

Gesamtansicht der H0-Schiebebühne in der Verpackung


Ansicht der Unterseite der H0-Schiebebühne mit der Verdrahtung


Gemeinsame Anleitung zur Verschiebebühne für H0 und TT


Nachtrag:

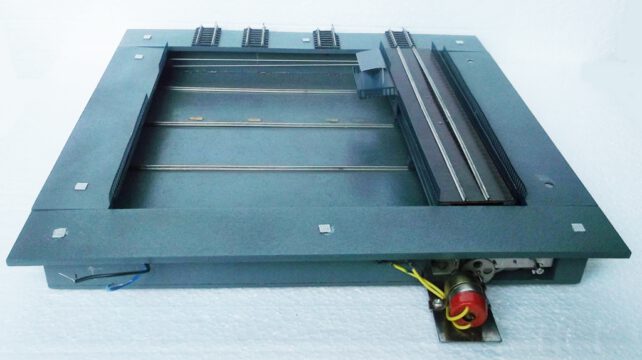

Unser Sammlerfreund Lutz S. hat als Nachtrag ein Bild der urspünglichen TT-Version der Kesselsdorf-Schiebebühne bereitgestellt. Sie besitzt auch nur vier abgehende Gleise, da die Außenmaße und Gleisabstände identisch sind.
